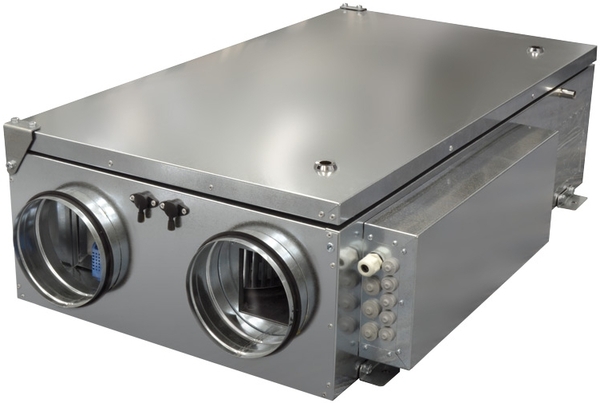

Приточно-вытяжная установка ZILON ZPVP 1000 PW

431 909 руб.

В наличии

Другие товары этой серии

ZILON ZPVP 800 PW установка приточно-вытяжная — 825 м³/ч, Ø250 (220В)

Навигация по странице:

Компактная приточно-вытяжная установка ZILON ZPVP 1000 PW с пластинчатым рекуператором и электрическим нагревателем в подвесном исполнении. Предназначена для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений. Поставляется готовой к подключению и устанавливается внутри помещения.

Преимущества

Преимущества компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

Технические характеристики

Общие
Бренд	ZILON
Модель	ZPVP 1000 PW
Серия	ZPVP PW
Тип монтажа	подвесной
Тип двигателя	AC
Страна производства	Россия
Срок гарантии, мес.	36
Монтажные
Электропитание, В/Гц/Ф	220-240/50/1
Диаметр воздуховода, Ø мм	315
Производительность
Макс. производительность, м3/ч	1280
Макс. давление, Па	670
Номинальные обороты вентиляторов, об/мин	2660
Мощность основного нагревателя, кВт	6,0
Эксплуатационные
Потребляемая мощность, кВт	0,4
Макс. рабочий ток, А	1,8
Уровень звукового давления, дБ(А)	55
Рабочие температурные границы прибора, °C	-30...+40
Безопасность
Степень пылевлагозащиты	IP20
Степень пылевлагозащиты мотора вентиляторов	IP44
Класс электрозащиты	I
Управление
Регулировка скорости вентилятора	да
Комплектация
Тип рекуператора	Алюминиевый пластинчатый
Количество фильтров, шт.	2
Фильтр предварительной очистки	EU5/EU5 (приток/вытяжка)
Фильтр тонкой очистки	нет
Кол-во ступеней фильтрации	1
Пульт управления	да
Массо-габаритные
Габаритные размеры, (ДхШхВ) мм	1580х1015х500
Габаритные размеры в упаковке, (ДхШхВ) мм	1680х1115х600
Вес, кг	113

Схема размерных характеристик

Схема размерных характеристик компактных приточно-вытяжных установок ZILON ZPVP 1000 PW с пластинчатым рекуператором в подвесном исполнении

Модель	Размеры, мм
ZPVP 1000 PW	A	B	C	D	E	F	G	H	K	L	M	N	W
ZPVP 1000 PW	893	1285	430	315	0	1500	850	500	923	1580	246	1280	1015

Аэродинамическая схема

Аэродинамическая схема компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

В компактных приточно-вытяжных установках ZILON ZPVP 1000 PW используются высокопроизводительные вентиляторы с пониженным уровнем шума. Двигатели вентиляторов защищены встроенными термоконтактами с автоматическим перезапуском.

Установлен энергоэффективный, производительный пластинчатый рекуператор с кпд до 75%. Поступающий воздух очищается карманным фильтром класса EU5.

В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху. Встроенная система управления, обеспечивает стабильную работу установки.

Схема принципа работы установки

Схема принципа работы компактной приточно-вытяжной установки ZILON ZPVP P с пластинчатым рекуператором в подвесном исполнении

IV – вентилятор вытяжного воздуха;
PV – вентилятор приточного воздуха;
PR – пластинчатый рекуператор;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре;
PF – фильтр для свежего воздуха;
IF – фильтр для вытяжного воздуха;
TE – датчик температуры выбрасываемого воздуха;

TL – датчик температуры свежего воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
ZWA – водяной нагреватель (в комплект поставки не входит);
TJ – датчик температуры приточного воздуха;
T1 – Термостат защиты от обмерзания (устанавливается на водяной нагреватель);
TV – накладной датчик температуры (устанавливается на обратный трубопровод)
