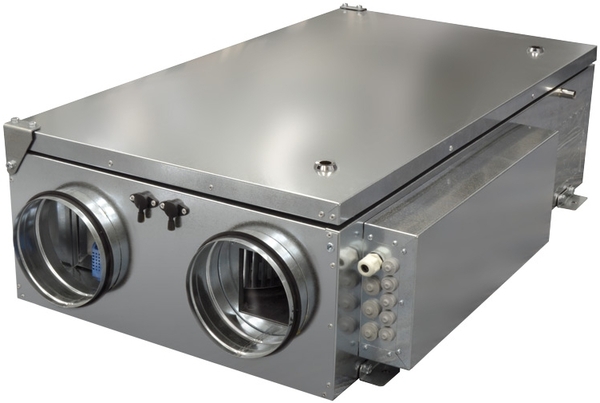

Приточно-вытяжная установка ZILON ZPVP 450 PE EC

445 339 руб.

В наличии

Другие товары этой серии

ZILON ZPVP 850 PE EC установка приточно-вытяжная — 850 м³/ч, Ø250 (220В)

Навигация по странице:

Компактная приточно-вытяжная установка ZILON ZPVP 450 PE EC (энергоэффективный вентилятор) с пластинчатым рекуператором и электрическим нагревателем в подвесном исполнении. Предназначена для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений. Поставляется готовой к подключению и устанавливается внутри помещения.

Преимущества

Преимущества компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

Технические характеристики

Общие
Бренд	ZILON
Модель	ZPVP 450 PE EC
Серия	ZPVP PE EC
Тип монтажа	подвесной
Тип двигателя	EC
Страна производства	Россия
Срок гарантии, мес.	36
Монтажные
Электропитание, В/Гц/Ф	220-240/50/1
Диаметр воздуховода, Ø мм	160
Производительность
Макс. производительность, м3/ч	400
Макс. давление, Па	380
Номинальные обороты вентиляторов, об/мин	2130
Мощность основного нагревателя, кВт	3,0
Эксплуатационные
Потребляемая мощность, кВт	3,5
Макс. рабочий ток, А	15,5
Уровень звукового давления, дБ(А)	50
Рабочие температурные границы прибора, °C	-30...+40
Безопасность
Степень пылевлагозащиты	IP20
Степень пылевлагозащиты мотора вентиляторов	IP54
Класс электрозащиты	I
Управление
Регулировка скорости вентилятора	да
Комплектация
Тип рекуператора	Алюминиевый пластинчатый
Количество фильтров, шт.	2
Фильтр предварительной очистки	EU5/EU3 (приток/вытяжка)
Фильтр тонкой очистки	нет
Кол-во ступеней фильтрации	1

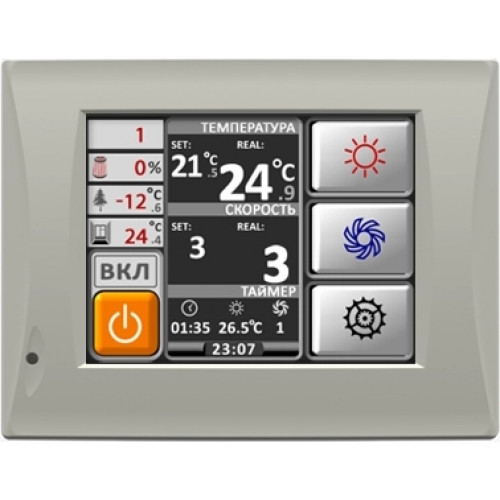

Пульт управления	да
Массо-габаритные
Габаритные размеры, (ДхШхВ) мм	1050х675х275
Габаритные размеры в упаковке, (ДхШхВ) мм	1150х775х375
Вес, кг	42
Вес в упаковке, кг	45

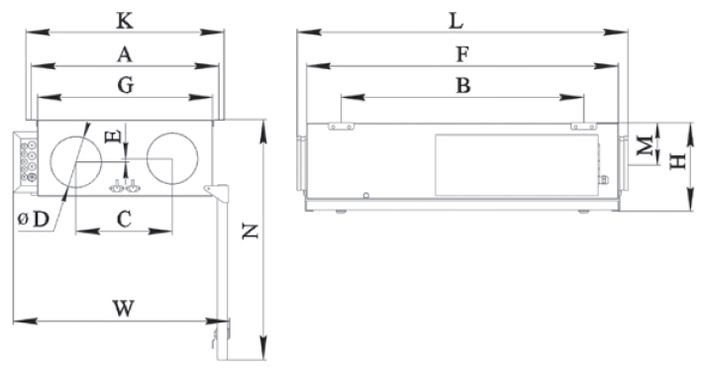

Схема размерных характеристик

Схема размерных характеристик компактных приточно-вытяжных установок ZILON ZPVP 450 PE EC с пластинчатым рекуператором в подвесном исполнении

Модель	Размеры, мм
ZPVP 450 PE EC	A	B	C	D	E	F	G	H	K	L	M	N	W
ZPVP 450 PE EC	588	755	300	160	11	970	545	275	618	1050	132	750	675

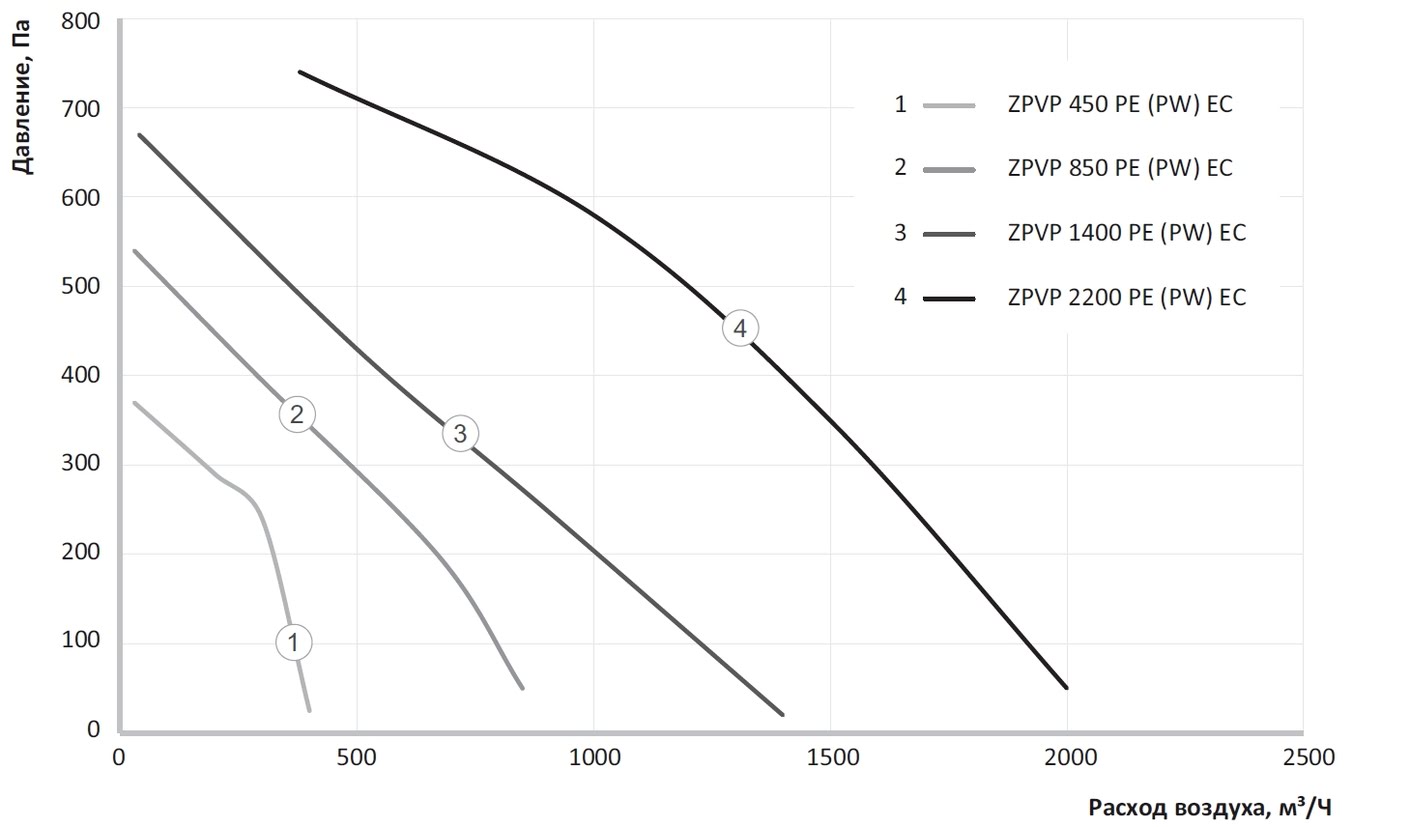

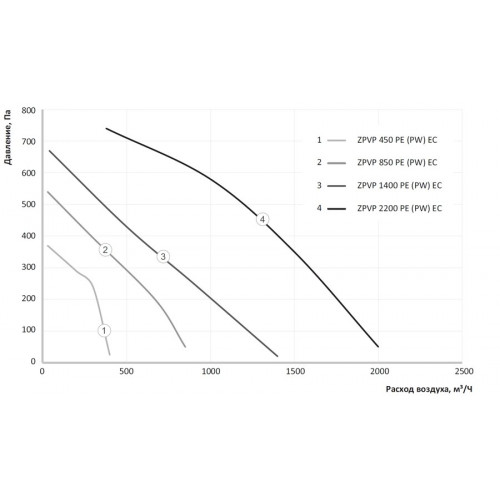

Аэродинамическая схема

Аэродинамическая схема компактных приточно-вытяжных установок ZILON ZPVP P с пластинчатым рекуператором (подвесные)

В компактных приточно-вытяжных установках ZILON ZPVP 450 PE EC используются высокопроизводительные вентиляторы с пониженным уровнем шума. Двигатели вентиляторов защищены встроенными термоконтактами с автоматическим перезапуском.

Установлен энергоэффективный, производительный пластинчатый рекуператор с кпд до 75%. Поступающий воздух очищается карманным фильтром класса EU5.

В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху. Встроенная система управления, обеспечивает стабильную работу установки.

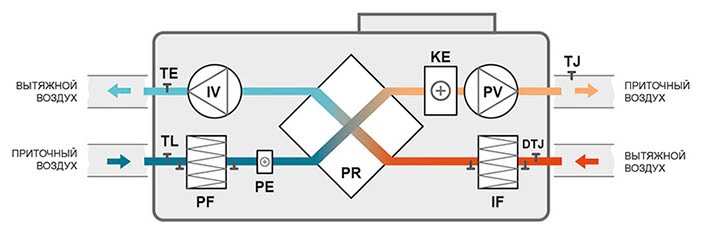

Схема принципа работы установки

Схема принципа работы компактной приточно-вытяжной установки ZILON ZPVP P с пластинчатым рекуператором в подвесном исполнении

IV – вентилятор вытяжного воздуха;
PV – вентилятор приточного воздуха;
PR – пластинчатый рекуператор;
PE – подогреватель теплообменника;
KЕ – электрический нагреватель;
PF – фильтр для свежего воздуха;

IF – фильтр вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха
